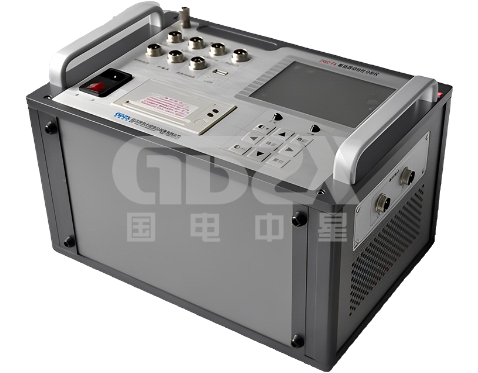

斷路器動特性分析儀常規試驗操作方法

常規試驗界面的上部分是“試驗參數”區域，左下角是“狀態顯示區域，右下角是“試驗命令”按鈕區域，中間空的部分是“提示欄”區域。

“狀態顯示”區域中，實時顯示內部直流電源的電壓和開關斷口的合分狀態。

設置試驗參數

按“設置”按鈕，可以修改“試驗參數”區域中的試驗參數。

紅色顯示數據是光標位置，此處數據可根據下端鍵盤值進行修改按左、右移箭頭按鈕光標將向前、后移動一步，按左、右跳箭頭按鈕光標將向前、后移動五步。按退出設置按鈕，將完成設置參數。

試驗參數的實際意義:

同步方式：內同步、外同步、空接點。此參數為合、分閘線圈提供電源的不同控制方式，要求此參數的選擇和外部接線一對應。內同步為內部電源提供電壓 DC30-300V，此時要斷開開關本身電源。外同步為外部電源提供電壓AC/DC30-300V 給合、分閘線圈，外部電源電壓信號輸入到斷路器動特性分析儀，提供ZXKC-FA斷路器動特性分析儀開始采集工作的基準?？战狱c同步為開關本身電源提供電壓給合、分閘線圈，內部只輸出合、分閘兩路獨立的無源空接點。

額定電壓：30-300V。此參數為內同步方式下的輸出電壓的大小。

測試時間：0-15s。采集開關的斷口和速度信號的時間長度。

通電時間：0-9.9s。內同步方式下，內部電源輸出電壓的時間長度。

參考通道：A1、B1、C1、A2、B2、C2。用來判斷開關的狀態也為速度計算提供參考。

速度定義：定義 1、定義2、定義 3、定義4。速度定義參考上述的速度定義說明。

平均速度：0%-100%。兩個百分用來計算合、分閘這一段行程內的平均速度。

傳感器：25mm、50mm、100mm、150mm、200mm、300mm400mm、700mm、角速度阻式、角速度編碼。此參數用來選擇傳感器方式，要求內部選擇和外部接傳感器致。前八個選項為不同長度直線傳感器選擇，后兩個選項為角速度傳感器選擇。

參考位移：行程、開距、比例。此參數用來標定速度傳感器的采集量和實際位移的對應關系。直線傳感器大多可選比例1.0，角速度傳感器要求把角度轉化為位移，因此必須選擇行程或開距。
