變壓器直流電阻測量的方法及注意事項

直流電阻測量的目的:

繞組導線連接處的焊接和機械連接是否良好

引線與套管、引線與分接開關的連接是否良好

引線與引線的焊接和機械連接是否良好

導線的規格、電阻率是否符合要求。

各相繞組的電阻是否平衡

變壓器繞組的溫升是根據繞組在溫升試驗前的冷態電阻和溫升試驗后斷開電源瞬間的熱態電阻計算得到的。

繞組直流電阻測量標準準：GB6451-2008。

容量小于1600kVA變壓器繞組三相不平衡率：相電阻為4%，線電阻為2%。

容量大于1600kVA變壓器繞組三相不平衡率：相電阻為2%，線電阻為1%。

直流電阻測量的方法

變壓器直流電阻測量按JB/T501-91標準有兩種測量方法，電橋法和伏安法(變壓器直流電阻測試儀)。

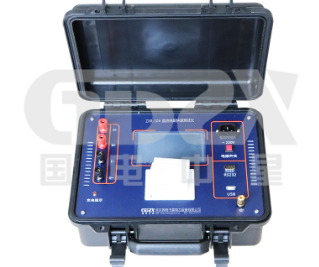

試驗儀器應使用精度為0.2級以上的直流電阻測試儀，根據變壓器容量大小及電阻大小，選用適當?shù)碾娏鳈n測量所有繞組的直流電阻。

有分接繞組應測量所有分接直流電阻。對有中性點引出的繞組應測量其相電阻，無中性點引出的測量線電阻。

快速測量直流電阻的原理與方法變壓器繞組具有很大的電感和很小的電阻，尤其是其容量越大，繞組的電感就越大，而電阻越小，因而其時間常數較大。測量繞組電阻時，當接通直流電源后，充電電流要經過一個暫態過程才能達到穩定值，快速準確測量直流電阻是很重要的問題。

測量時注意問題

1)測量時應注意大容量變壓器充電時間較長應有足夠的充電時間；繞組直流電阻難度隨著變壓器的單臺容量增大而增加，特別是鐵心為五柱式，低壓繞組為三角形連接的特大容量變壓器，測量直流電阻時，電流達到穩定的時間很長。如果電流未達到穩定時讀數，則測不出電流的真實數。

2)接線夾接觸是否良好，清除接線引起的誤差；

3)溫度偏差影響，三相線圈溫度偏差1℃時，在常溫下線圈誤差將會增大接近0.4%

4)無勵磁分接開關應使定位裝置進入指定位置，有載分接開關應采用電動操作。

5)試驗時應記錄好環境溫度及變壓器油溫度。

6)直流回路中有電流I時，變壓器鐵心磁場中有能量斷開時會產生高電壓，可能危及人身安全和損壞儀表所以需要用放電回路使電流由I通過電阻上的損耗逐漸下降，待電流很小時再斷開線路。

7)變壓器在測量電阻時，不得切換無勵磁分接開關來改變分接。無勵磁分接開關改變分接時將在觸頭間發生電弧，引起油的分解，并形成可燃氣體和碳，使變壓器油質變壞，同時損壞電橋。
