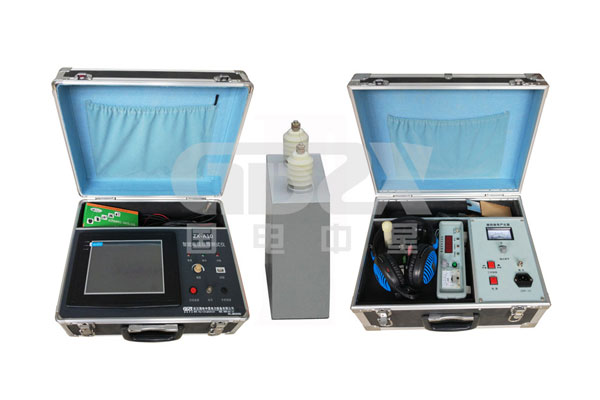

電纜故障測試儀系統組成相應的功能及技術參數

        在之前的章節中，國電中星為大家介紹過電纜故障測試儀的系統組成，在本節中國電中星將為您詳細介紹電纜故障測試儀各組成部分的相應功能及參數。

1、電纜故障測試儀主機

功能：一體化設計，無需外接電腦，用于操作、控制、記錄和分析數據。并配合數字同步定點儀、路徑信號發生器、交直流試驗變壓器、控制保護器、高壓脈沖電容以及電流取樣盒進行各種泄漏性電阻，閃絡性高阻和低阻接地，開路故障。

工作電源：交直流兩用AC 220V±10% 50Hz DC6V 內置蓄電池

測試距離：單端不小于15km

系統測量誤差：粗側絕對誤差±2m  粗側相對誤差：0.5%

顯示：LCD液晶顯示器

使用環境：溫度 -20℃~60℃  濕度：RH≤95%

重量4kg

2、定位儀

功能：在高壓沖擊作用下使電纜故障放電，且同步接收放電時產生的聲波和電磁波，并在粗側范圍內對故障點的準確定位，也可單獨判斷電纜的走向及深度。

結構特點：分體式結構，接收器和探頭兩部。

測量誤差：≤0.1m

放大倍數：80萬倍

濾波范圍：100Hz~500Hz

耳機阻抗：500Ω

工作電源：DC 9V（1±20%）＜2mA

使用環境：溫度：-20℃~60℃  濕度：RH≤95%

重量：1kg

3、路徑信號發生器：

功能：產生輸出斷續正弦波。

工作電源：220V（1±20%）  50Hz（1±5%）

使用環境：溫度：-20℃~50℃   濕度：RH≤95%

輸出功率：100W

重量：3kg

4、高壓設備

包括電流取樣器、電纜故障一體化高壓發生器、脈沖電容器、成套專用測試線

功能：由交直流試驗變壓器、高壓操作箱、高壓脈沖電容、球隙等，用于產生高壓脈沖信號加于電纜

額定輸出電容量：3kVA

輸出交流電壓：0~50kV

輸出直流電壓：0~70kV

高壓脈沖電容量：2μF

工作電源：AC 220V （1±10%）  50Hz（1±5%）

使用環境：溫度 -20℃~60℃  濕度：RH≤95%

        國電中星是電纜故障測試儀生產廠家，熱賣的電纜故障測試儀型號有：ZX-A10電纜故障測試儀、ZX-A30全智能多次脈沖電纜故障測試儀，歡迎廣大用戶來電咨詢、選購。
