說明書

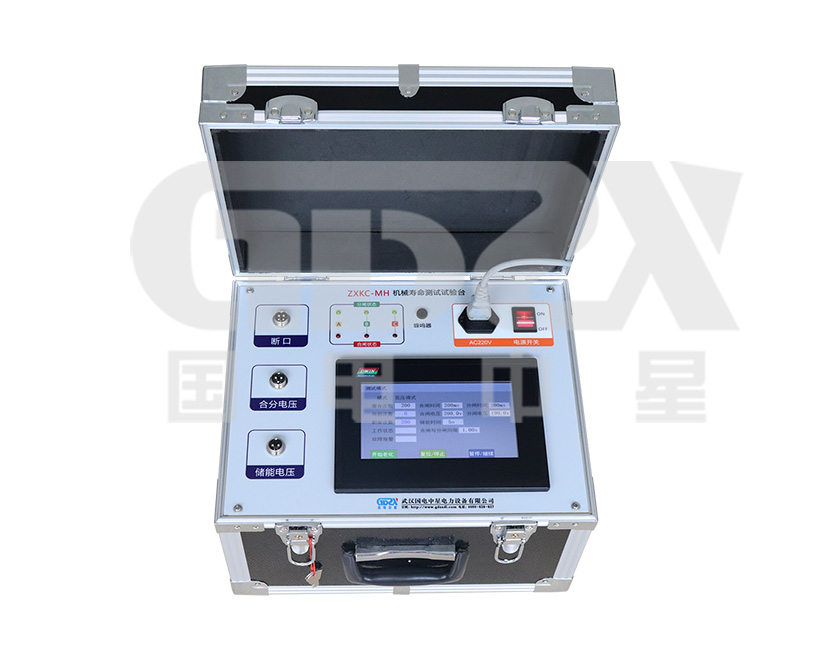

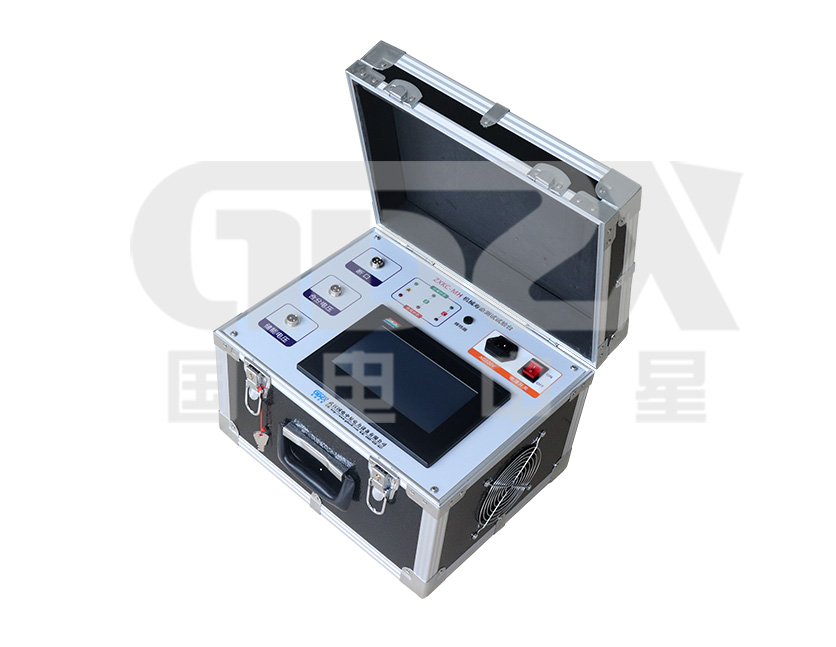

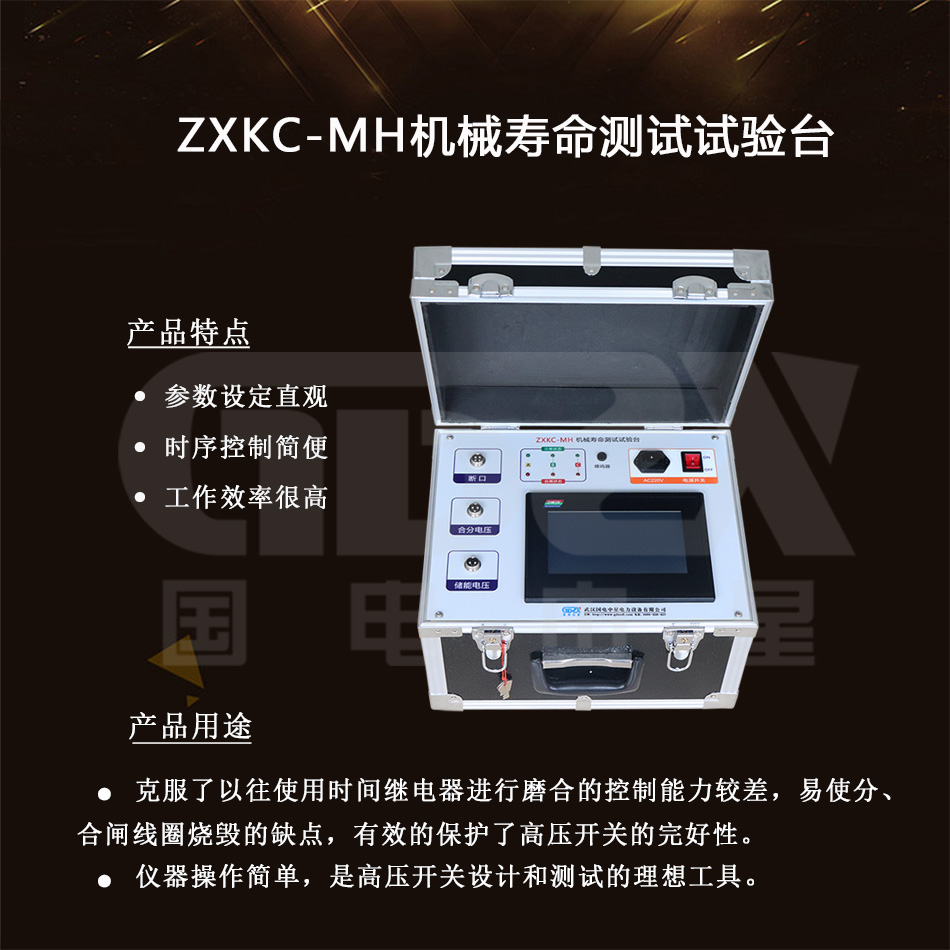

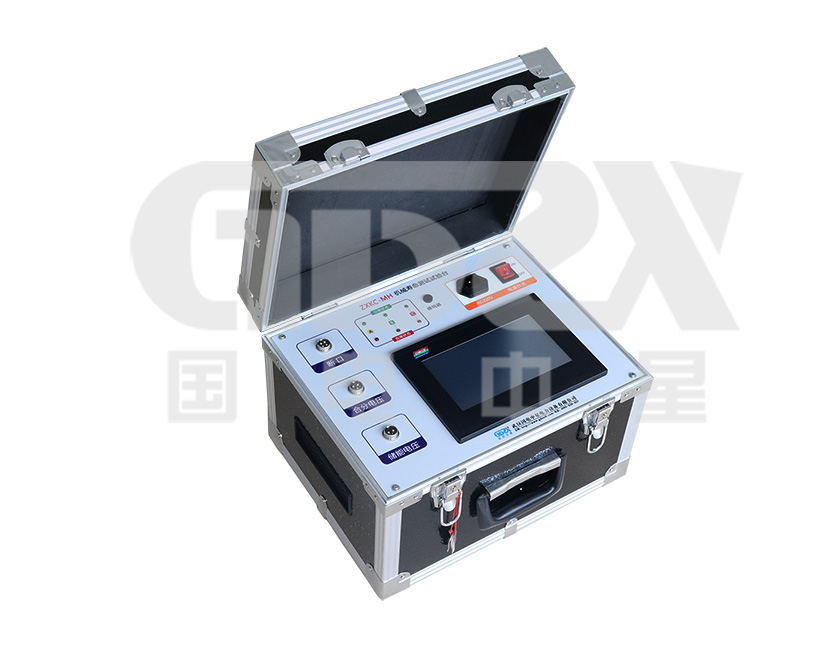

操作視頻本儀器針對高壓開關的磨合測試而設計，智能控制器為基礎進行參數設定、時序控制。參數設定直觀，時序控制簡便，使工作效率得到極大提高，而且克服了以往使用時間繼電器進行磨合的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了高壓開關的完好性。儀器操作簡單，是高壓開關設計和測試的理想工具。
1. 操作功能：可以按預設的參數進行單分、單合、低電壓試驗（40~120%Un額定電壓），壽命試驗?！?/p>
2. 磨合壽命試驗具有記憶功能，當開關磨合次數未達到設定次數，因意外斷電等故障中斷時，下次試驗可以選擇上次斷點位置繼續試驗，也可以選擇重新試驗(復位清零)。
3. 合閘與分閘動作時間間隔，設置范圍：0.05-999秒。
4. 合、分閘電源輸出時間，設置范圍：50-999毫秒。

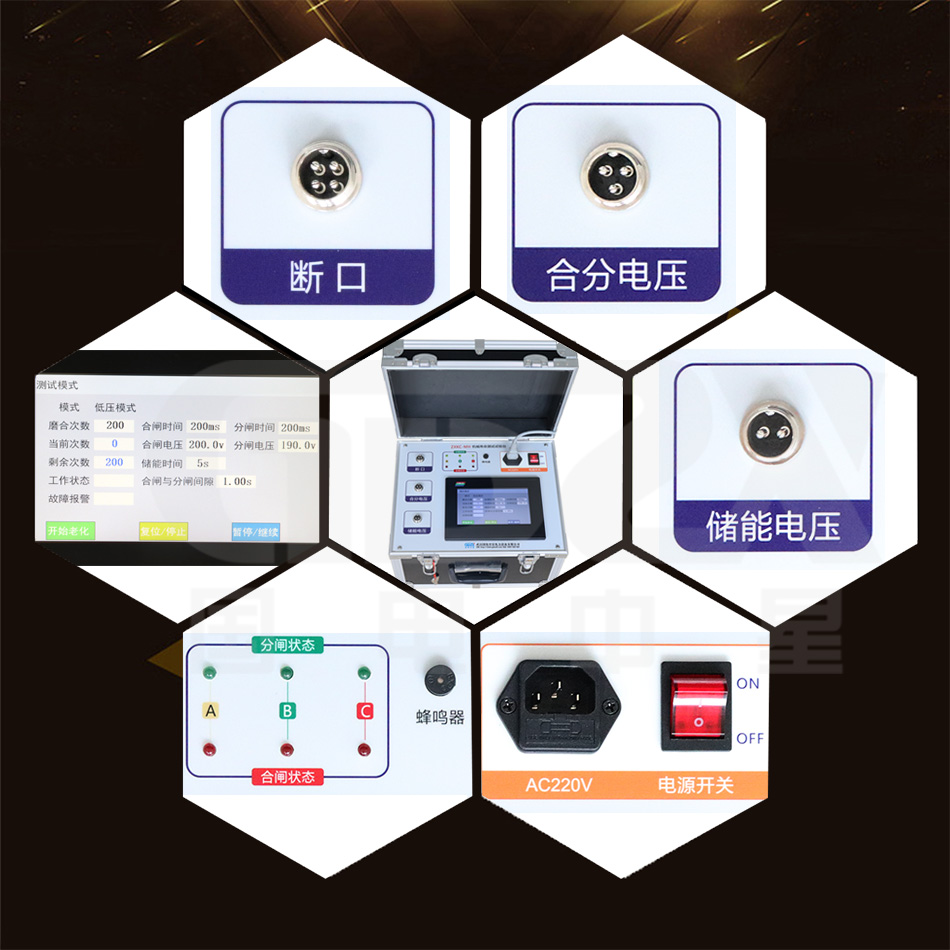

5. 每個工位操作電源獨立，直流輸出（選配交直流）
6. 據合、據分聲音報警，停止動作。

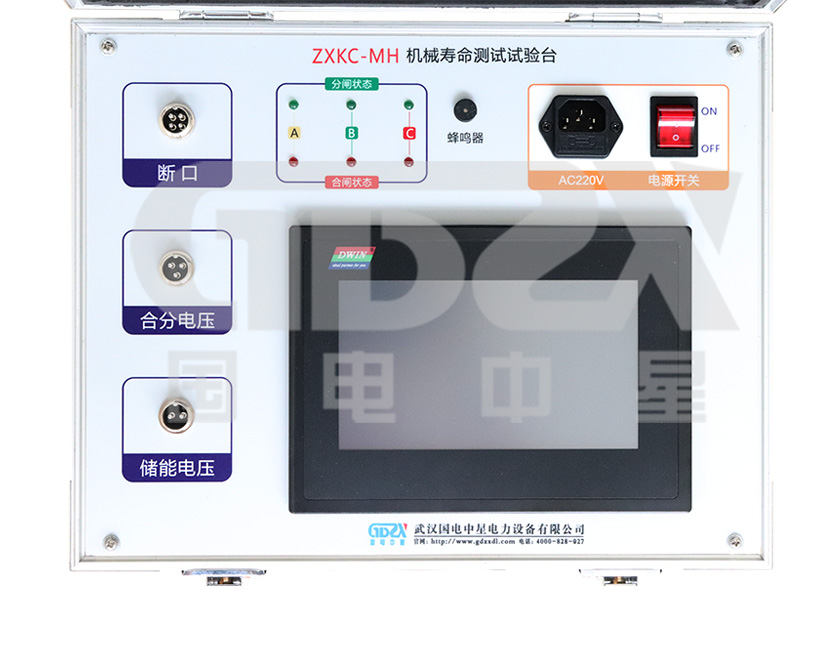

7. 三路斷口狀態硬件顯示。
8. 可按國標及國際標準設定標準合分操作循環，設定分-t1-合、合-t1-分、分-t1-合-t2分。
1. 電源輸入：AC220V±15％；50Hz
2. 內部觸點最大承受電流20A。
3. 分閘電源：DC10～270V/10A 電動調壓
4. 合閘電源：DC10～270V/10A 電動調壓
5. 儲能電源：DC10～270V/10A 電動調壓
6. 工位數：1個相互獨立
選型指南：
| 型號名稱 | 功能參數 |
| ZXKC-VI | 常規型 配置：12路斷口，7寸彩色高亮屏,內置電源20A，帶儲能功能 |
| ZXKC-VI2 | 豪華型 配置：在ZXKC-VI基礎上增加閉鎖電源功能 |
| ZXKC-VI3 | 豪華型 配置：在ZXKC-VI2基礎上增加干接點（測永磁斷路器、少油開關及沒有二次控制回路圖專用） |
| ZXKC-H | 常規型 配置：12路斷口，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座 |
| ZXKC-HA3 | 豪華型 配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(3路) |
| ZXKC-HA6 | 豪華型 配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(6路) |
| ZXKC-HB3 | 豪華型 配置：12路斷口，3路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座 |
| ZXKC-HB6 | 豪華型 配置：12路斷口，6路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座 |
| ZXKC-HC3 | 豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試 |
| ZXKC-HC6 | 豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試 |
| ZXKC-HD3 | 豪華型 配置：12路斷口，3路合閘電阻測試，3路雙端接地開關 |
| ZXKC-HD6 | 豪華型 配置：12路斷口，6路合閘電阻測試，6路雙端接地開關 |
| ZXKC-HE3 | 豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，200A動態電阻 |
| ZXKC-HE6 | 豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，200A動態電阻 |
| ZXKC-HF3 | 豪華型 配置：12路斷口，3路合閘電阻測試，200A動態電阻 |
| ZXKC-HF6 | 豪華型 配置：12路斷口，6路合閘電阻測試，200A動態電阻 |
| ZXKC-HG3 | 豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，3路雙端接地開關 |
| ZXKC-HG6 | 豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，6路雙端接地開關 |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

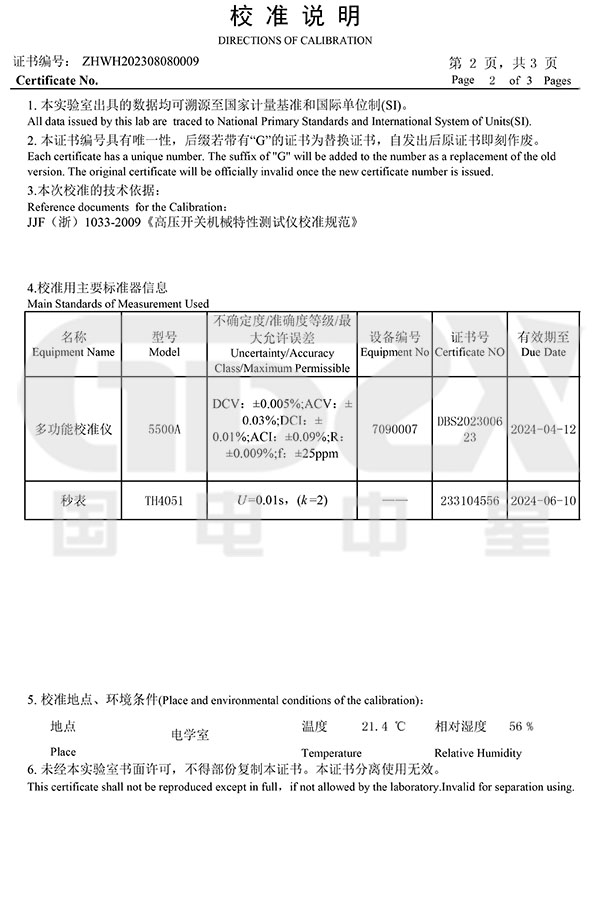

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
