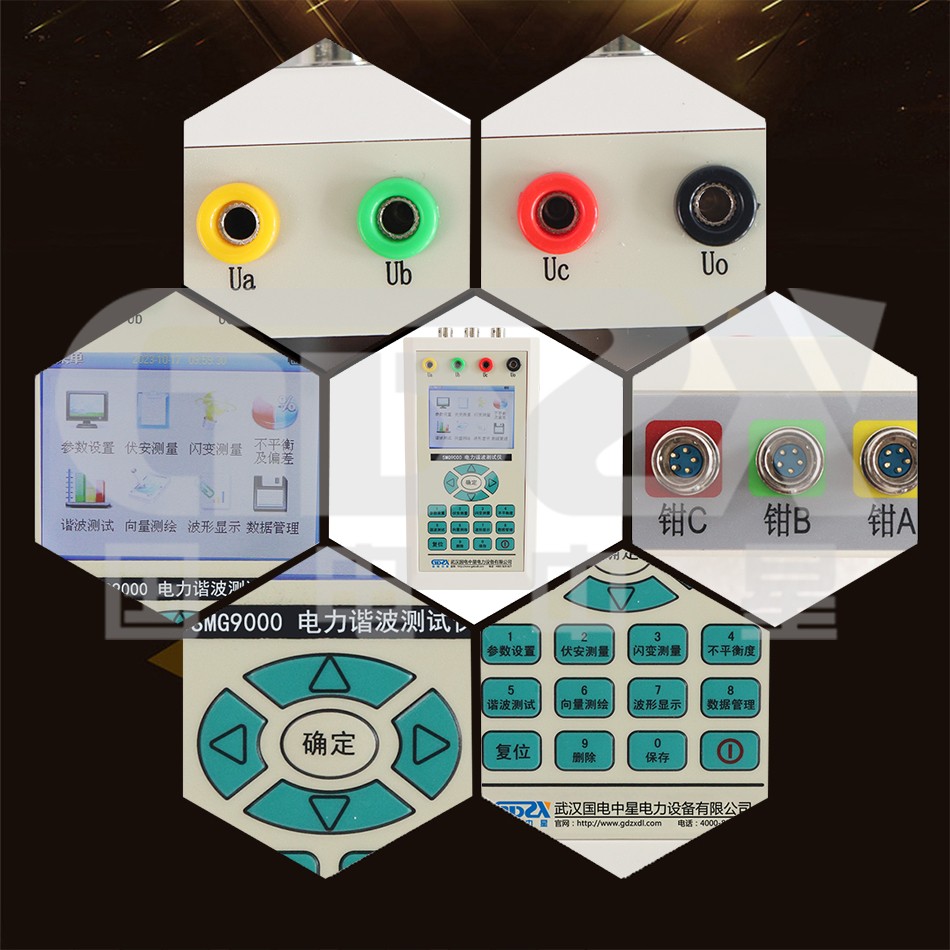

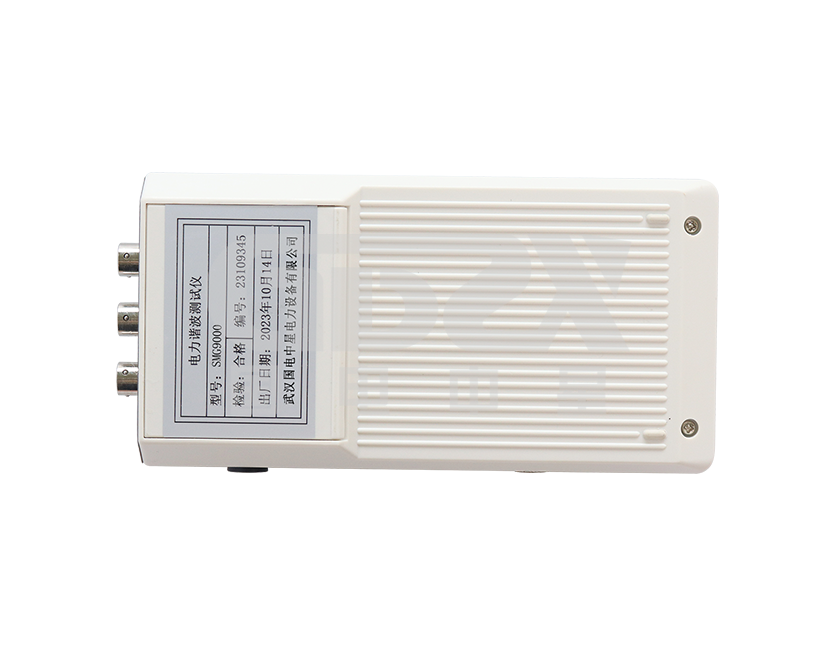

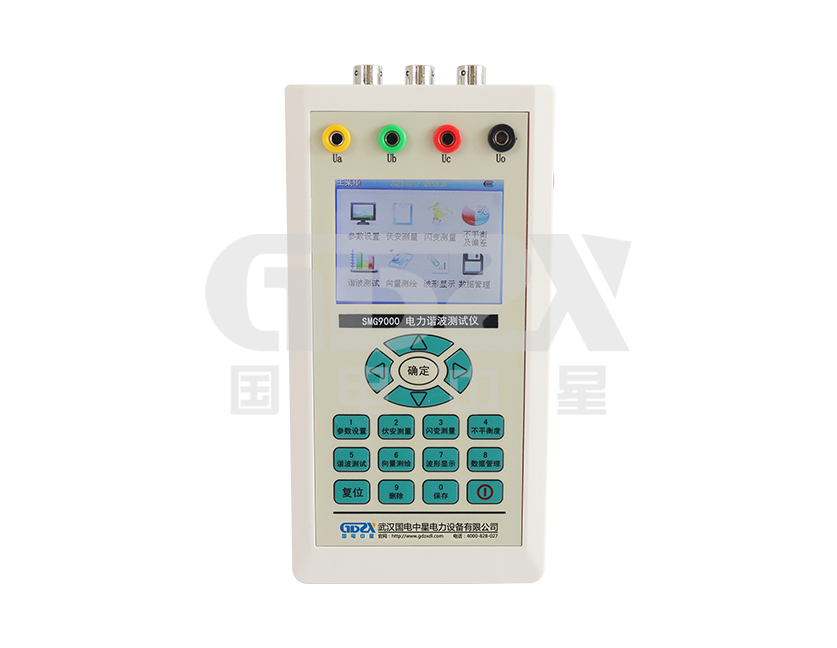

SMG9000電力諧波測試儀
參考標準：
● 采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富。
● 3.2寸大屏幕液晶(320×240點陣)顯示屏。
● 后臺管理分析軟件，功能豐富，操作方便。
說明書
操作視頻隨著我國國民經濟的蓬勃發展，電力負荷急劇加大，特別是沖擊性和非線性負荷容量的不斷增長，使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題。我公司推出SMG9000電力諧波測試儀是一臺高性能的多功能諧波分析儀。采用DSP+ARM+CPLD 內核，3.2”大屏幕液晶(320×240點陣)顯示屏，使結構更緊湊，功能更強大，顯示更方便。后臺管理分析軟件，功能豐富，操作方便。

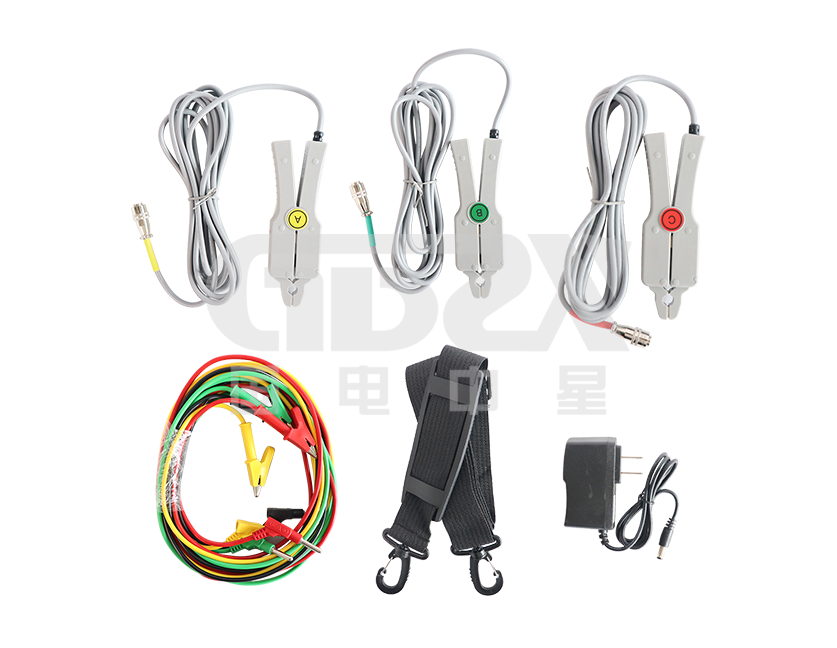

1. 安全可靠：電壓輸入采用高電壓隔離模塊(2000V、響應時間≤2μS)，電流輸入采用交電流鉗(0～50KHz,0～5Arms)使輸入信號和測量系統安全隔離。這樣不僅使諧波測試儀在使用上安全、可靠和方便，而且大大提高了抗干擾能力。
2. 使用方便：便攜式結構，尺寸小、重量輕、一個人即可攜帶儀器到現場測試；內置高性能鋰電池，無需外接電源。
3. 精度高：諧波符合國標A 級儀器要求。對諧波、三相不平衡度、閃變和波動均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，采集速率12.8 kHz。
4. 軟件功能強：采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，使該儀器可適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。
5. 通訊接口：儀器提供USB接口，便于與筆記本電腦進行通訊傳輸數據。
6. 測試參數多：系統頻率、電網諧波、三相電壓不平衡度、電壓波動與閃變、電壓偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、基波有功功率、有功功率、基波視在功率、2-52次諧波、真功率因數等全部電能質量五大國標規定的參數。
7. 大容量存儲：儀器內置32MB內存，用戶可以配置不同的保存時間步長，有5秒鐘、15秒鐘、30秒鐘、1分鐘、2分鐘、5分鐘、15分鐘、30分鐘等。
1. 頻率測量
測量范圍：45～55Hz，中心頻率50Hz
測量條件：信號基波分量不小于80％F.S.
測量誤差: ≤0.02Hz
2. 輸入電壓量程：10-450V
3. 輸入電流量程：10A，其他量程可以根據用戶要求選配
4. 基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.
5. 基波電壓和電流之間相位差的測量誤差：≤0.5°
6. 諧波電壓含有率測量誤差：≤0.1％
7. 諧波電流含有率測量誤差：≤0.2％
8. 三相電壓不平衡度誤差：≤0.2％
9. 電壓偏差誤差：≤0.2％
10. 電壓變動誤差：≤0.2％
11. 功率偏差：≤0.5％
12. 工作時間：內部電池可以連續工作5小時
13. 外形尺寸：300×225×135（長×寬×高）
14. 重量：0.5kg
