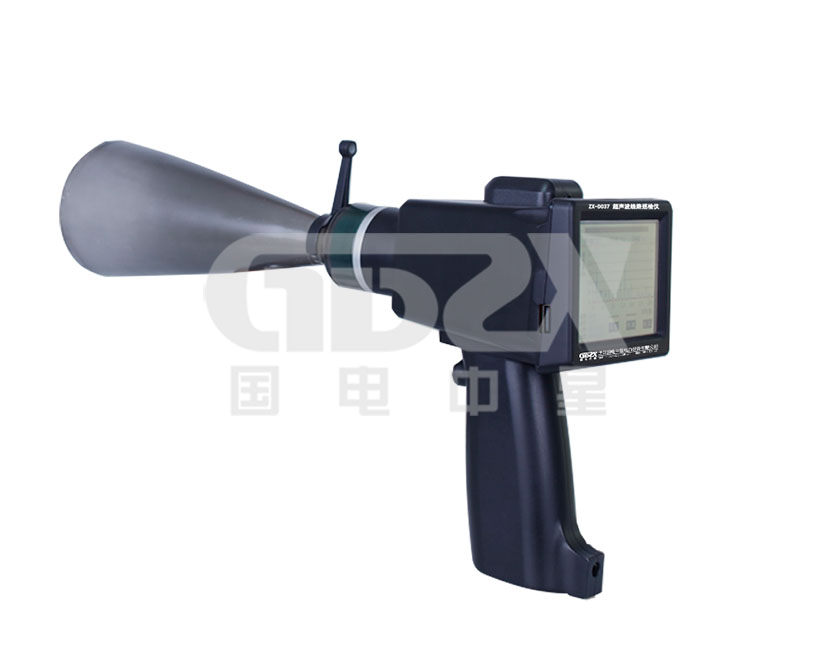

ZX-D037超聲波線路巡檢儀
適用于檢測變電站內或輸配電線路上的各類刀閘、開關柜、絕緣子、變壓器、避雷器、電纜接頭、金具等非密閉電氣設備的局部放電。
參考標準：
●抗干擾能力強，穩定可靠
●支持低速車載巡檢，車速≤30km/h
●具有放電幅值、圖譜等的顯示功能
說明書
操作視頻我公司自主研發生產的巡檢儀采用精密高頻超聲傳感器，收集并遴選110kV及以下電力設備局部放電時發出的特征聲波，通過濾波對比，實現對缺陷的定位及判斷。并可將采集到的實時數據同步到云端，真正實現前端檢測，后方查看分析。
ZX-D037超聲波線路巡檢儀適用于檢測變電站內或輸配電線路上的各類刀閘、開關柜、絕緣子、變壓器、避雷器、電纜接頭、金具等非密閉電氣設備的局部放電。
1. 靈敏度高，完全按人體工程學原理設計，操作界面友好；抗干擾能力強，穩定可靠；
2. 配置激光瞄準定位功能，實現對故障點的精準定位。
3. 支持低速車載巡檢，車速≤30km/h。
4. 具有放電幅值、圖譜等的顯示功能。
5. 該儀器支持與手機、平板的實時通信，并可將采集到的實時數據同步到云端，真正實現前端檢測，后方查看分析。
技術參數 | ||
超聲波傳感器 | 測量范圍 | 0~60dBμV |
分辨率 | 0.1dB | |
誤差 | ±1dB | |
靈敏度 | -70dB（最高可檢測100pC以上放電量(不小于10cm)） | |
中心頻率 | 40kHz | |
有效距離 | 電壓等級 | 檢測距離 |
10kV | 15m | |
35kV | 35m | |
110kV | 51m | |
信息輸出 | 顯示屏 | 3.5寸320×240真彩TFT觸控屏 |
耳機接口 | 3.5mm插孔，標配16Ω降噪耳機 | |
USB接口 | U盤，標配容量16G | |
CPU | 采集速度：10k/s；采集精度：16位AD | |
GPS | 具有高達 50 個的并行通道，快速搜星；采用無源陶瓷天線，可直接接收 GPS 衛星信號；配備IPX接口，可擴展有源天線，適合車載時使用。冷啟動最短僅需27s。 | |
顯示模式 | 實時模式、瞬時模式、峰值保持 | |
存儲模式 | 數據DAT；音頻WAV； | |
錄音 | WAV格式；能錄48kHz采樣率的音頻， 錄音時間可調，默認錄音10s | |
溫度 | -10℃～50℃ ±2℃ | |
濕度 | ≤90%RH ±4.5%RH | |
存儲容量 | 16GB U盤；最少可儲存達160k組數據 | |
電源 | DC3.7V鋰電池；容量約8000mAH；全載運行，可持續供電8小時；正常工作運行12小時；低功耗工作運行20小時；關機狀態下功耗40uA | |
尺寸 | 353 x 190 x 90（mm） | |
重量 | 約0.75kg | |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
