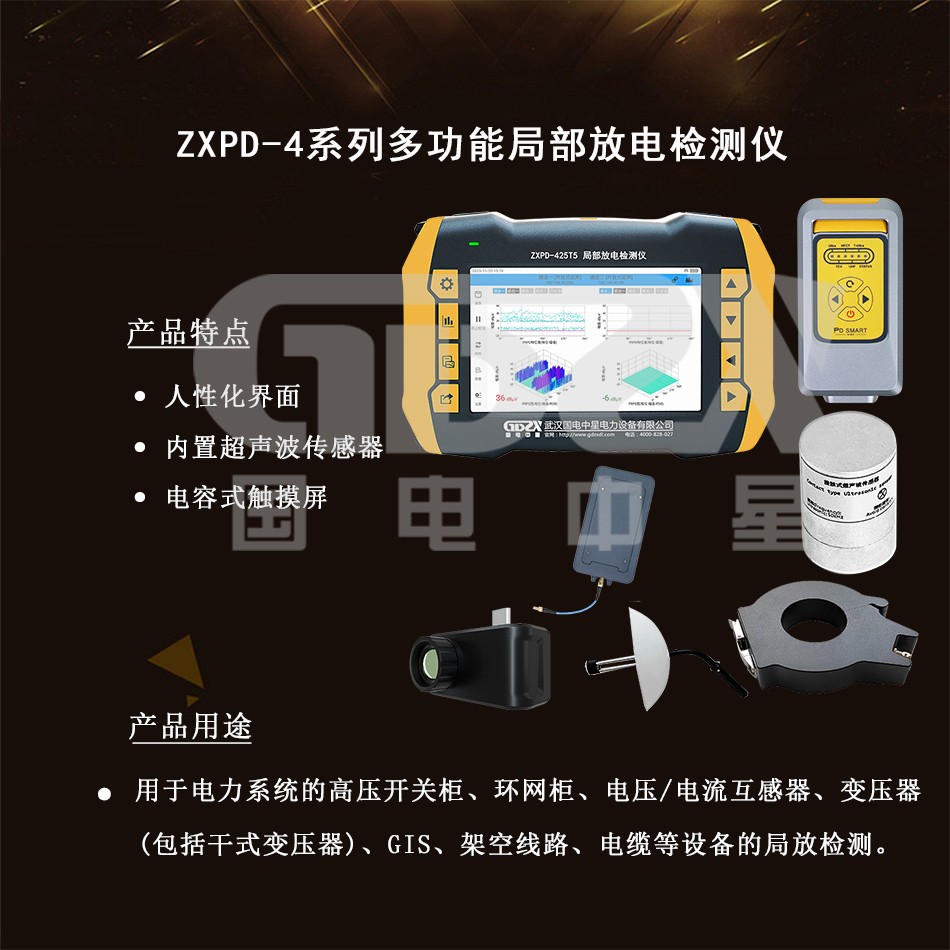

ZXPD-4系列多功能局部放電檢測儀
用于電力系統的高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的局放檢測
參考標準：
●人性化的人機界面
●內置超聲波傳感器
●采用非侵入式檢測方式
說明書
操作視頻ZXPD-4系列多功能局部放電檢測儀可廣泛應用于電力系統的高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測。
1. 人性化的人機界面方便不同設備的數據管理；
2. 內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器；
3. 采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源。
4. 測試帶寬范圍為30kHz~2.0GHz，適用各種頻段的檢測原理；
5. 增配的紅外熱成像儀可以將物體表面人肉眼不可見的這部分紅外輻射轉換成可見圖像，紅外熱成像不受可見光影響，具有非接觸測溫，穿煙透霧等優勢，非常適合電氣設備的溫度檢測。
6. 通過屏幕顯示的圖像色彩和熱點追蹤顯示功能就能初步判斷發熱情況和故障部位，從而高效率、高準確率地確認問題所在。
地電波參數 | |
測量范圍 | 0～70dBmV |
分辨率 | 1dB |
精度 | ±1dB |
每周期最大脈沖 | 1400 |
測量頻帶 | 3～100MHz |
接觸式超聲波參數 | |
測量范圍 | -6dBμV 至 68dBμV |
分辨率 | 1dB |
精度 | ±1dB |
頻率范圍 | 20～200 kHz |
非接觸式超聲波參數 | |
測量范圍 | -6dBμV～70dBμV |
分辨率 | 1dB |
精度 | ±1dB |
傳感器中心頻率 | 40 kHz |
特高頻參數 | |
檢測頻段 | 300～2000MHz |
測量范圍 | 0～70 dBmV |
靈敏度 | 2.4V/m |
傳感器頻段 | 300～2000MHz |
高頻互感器參數 | |
傳感器傳輸阻抗 | 9.9mV/mA |
檢測頻率 | 3～30MHz |
靈敏度 | ≤50pC |
紅外傳感器高配（可選） | |
分辨率 | 384×288 |
測溫范圍 | -20℃～400℃ |
測溫精度 | ±2℃ |
硬件 | |
外殼 | ABS |
主機尺寸 | 248*165*55(長*寬*厚,mm) |
顯示 | 7英寸電容式觸摸屏，分辨率1280*800 |
采樣精度 | 12bit |
同步方式 | 內同步、外同步 |
連接器 | USB接口(兼充電器輸入)外部傳感器輸入接口，wifi，網口，藍牙 |
SD卡 | 標配16G～64G |
內置電池 | 3.7V/5000mAh鋰電池 |
工作時間 | 約6小時 |
充電器 | 100～240VAC,50/60Hz |
使用溫度 | -35℃～50℃ |
濕度 | 30%～60% |
體積、重量 | 1.3kg |
