環境溫度

23℃±1℃

-10℃～40℃

/

環境濕渡

40%～60%

＜80%

/

被測電壓電流頻率

50Hz±1Hz

45Hz~70Hz

測試電壓電流時

接收機工作電壓

7.4V±0.5V

7.4V±1V

/

發射機工作電壓

11.1V±0.5V

11.1V±1.5V

/

外電場、磁場

應避免

被測電纜位置

被測電纜處于柔性電流鉗的近似幾何中心位置

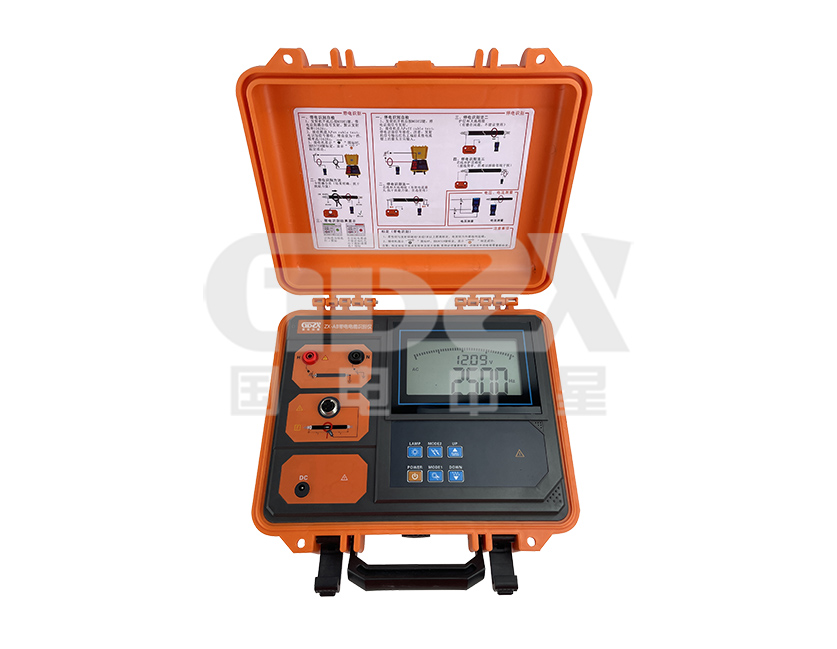

發射機規格

功    能

發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示

電    源

11.1V大容量可充鋰電池，充滿電連續工作約8小時

輸出方式

帶電識別時卡鉗耦合；停電識別時直連輸出

發射頻率

625Hz、1562Hz、2500Hz、10KHz（帶電識別時），按上下箭頭鍵調節發射頻率

脈沖電壓

500V（停電識別時）

脈沖電流

最大5A（取決于回路電阻的大小）

脈沖頻率

1次/秒

脈沖寬度

2ms

發射鉗尺寸

長寬厚320mm×180mm×35mm

發射鉗內徑

φ125mm

發射鉗線長

3m

接地針尺寸

長寬厚225mm×100mm×10mm

發射機尺寸

320mm×275mm×145mm

顯示模式

超大LCD實時顯示剩余電池電壓，具有背光燈

LCD尺寸

長寬128mm×75mm；顯示域124mm×67mm

外包裝尺寸

長寬高400mm×245mm×335mm

工作溫度

-10℃～40℃

存儲條件

-20℃~50℃，≤95％RH, 無結露

儀表質量

發射機2.5kg；發射鉗1.12kg；總質量4.44kg（含接收機）

充電接口

圓形充電接口，DC標識

抗    壓

發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力

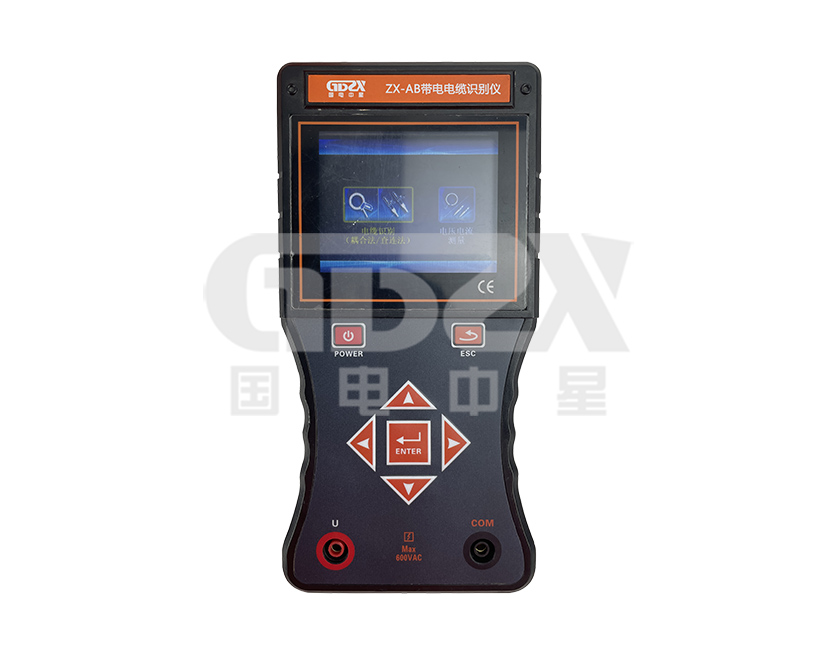

接收機規格

耐    壓

AC 3700V/rms(儀器箱頂面與底面之前)

功    能

帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量

電    源

7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時

額定電流

約300mA max

接收機尺寸

長寬厚207mm×101mm×45mm

柔性電流鉗

長約630mm，線徑6 mm或12.5mm

線圈內徑

φ200mm（可以根據需要定制更大口徑）

量程

交流電壓：0.00V～600V(50Hz/60Hz)

交流電流：0.00A～5000A(50Hz/60Hz)

電流頻率：45Hz~70Hz

精度

交流電壓：±2%±3dgt

交流電流：±2%±3dgt

電流頻率：±2%±3dgt

檢測速率

約1次/秒

工作溫濕度

-10℃～40℃；80%Rh以下

存放溫濕度

-10℃~50℃，≤95％RH, 無結露

接收機質量

電流鉗172g；接收機370g(帶電池)

耐    壓

AC2000V/rms(外殼前后兩端之前)

適合安規

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2
