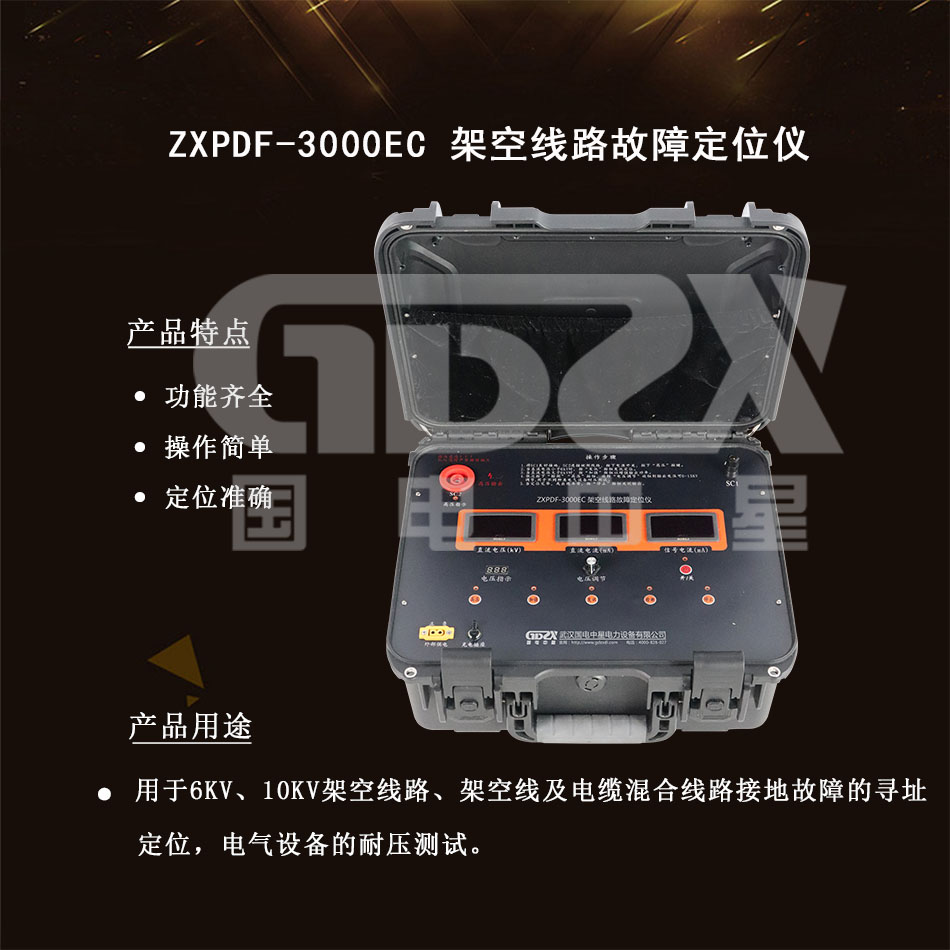

ZXPDF-3000EC架空線路故障定位儀
用于6KV、10KV架空線路、架空線及電纜混合線路接地故障的尋址定位，電氣設備的耐壓測試。
參考標準：
●具有故障診斷、直流開路、交流定位、直流耐壓測試等功能
●攜帶方便，操作簡單、省工省時
●定位準確、安全高效
說明書
操作視頻ZXPDF-3000EC架空線路故障定位儀用于6KV、10KV架空線路、架空線及電纜混合線路接地故障的尋址定位，電氣設備的耐壓測試。
基本原理：“直流高壓開路，交流信號定位”?！爸绷鞲邏洪_路”，就是向接地故障線路發送30~15000V直流電壓，利用直流高壓去尋找接地點，找到接地點并再次擊穿后，直流電壓降為30V，維持30mA恒流。
“交流信號定位”，就是向故障線路注入頻率為120Hz、100-300mA的信號電流。該信號電流沿著接地線路的接地相流動，流經接地點入地，與大地構成閉合回路。這個信號只能通過接地點入地。從主機發信點到接地點之間存在信號電流。用信號探測器跟蹤探測信號，信號從哪里入地哪里就是接地點。

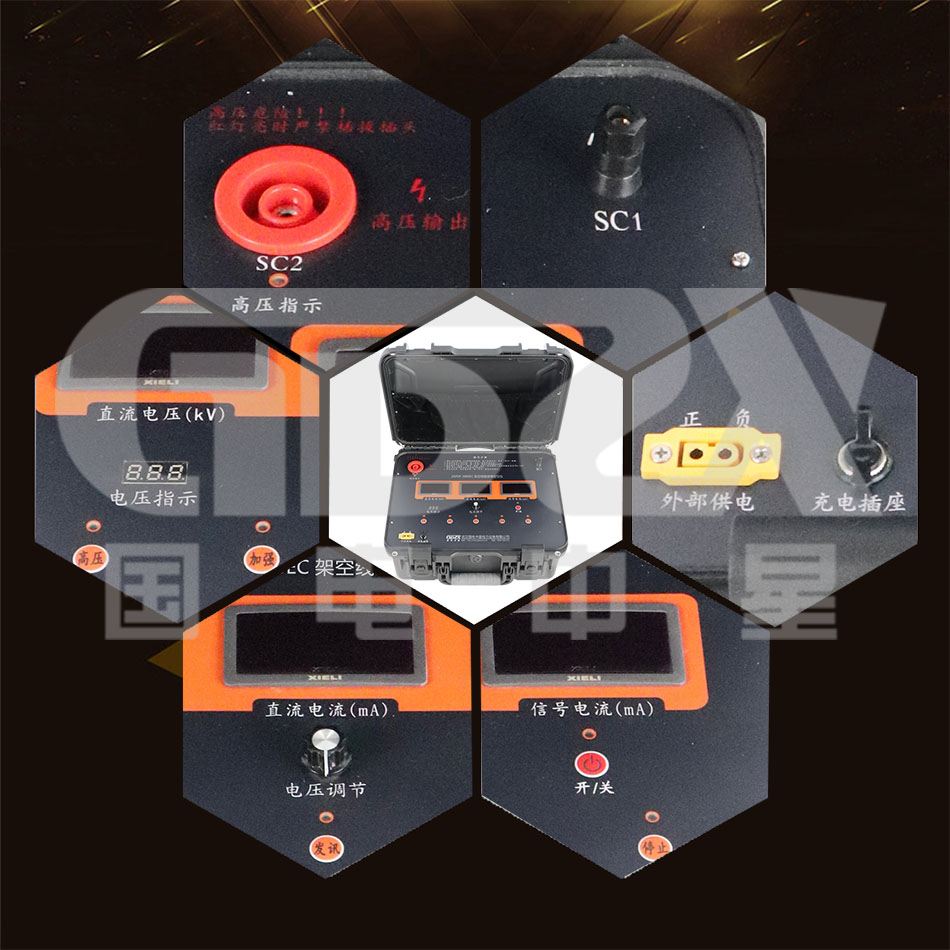

1. 定位儀由主機、信號探測器及附件組成。具有故障診斷、直流開路、交流定位、直流耐壓測試等功能。
2. 查找接地點時，只需在線路下方跟蹤檢測信號即可, 無須登桿，無須解開分支線路，攜帶方便，操作簡單、省工省時、定位準確、安全高效，創新了接地點尋址定位的作業方法。
1. 輸入電壓 DC：12V
2. 輸出直流電壓：30~15000V
3. 輸出直流電流：30mA
4. 輸出交流信號：100~300mA
5. 耐壓測試電壓：0~15000V（可調節）
6. 輸出信號頻率：120Hz
7. 主機規格：430mm×360mm×200mm
8. 主機重量：12kg
9. 探測器電壓：9V
10. 定位精度：≤10m
11. 探測器規格：210mm×110mm×55mm
12. 探測器重量：0.8kg
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
